    开发板展示
    .
    发布人:周欣  发布时间:2016-11-23   动态浏览次数:21

     开发版系列


    研发单位:苏州大学嵌入式仿生智能研究所(苏州大学飞思卡尔嵌入式系统研发中心)
    技术服务热线:0512-65214819,xsmc@vip.sina.com
    生产单位:苏州苏大万佳技术有限公司
    销售单位:昆山鑫盛盟创科技有限公司
    销售热线:0512-55213556(带传真),EMAIL:xsmc@xsmc.net





    ※※相关下载※※
     名称
       飞思卡尔SD-MCF52223-B开发板

     硬件资源
       主控芯片:MCF52223、MC13211

       电源模块:输入(12V/3A);输出两组(4V/3A、3V/3A)

       对外接口:(1)16路开关量输出
                          (2)5路开关量输入
                (3)8路12位AD
                (4)1个串行口(TTL引出)
                (5)USB方口、SPI接口、I2C接口
       特殊模块:(1)GTM900B(SIM卡)用于GPRS通信
                (2)ZigBee模块(Freescale公司MC13211射频芯片)
     主要特点
    (1)硬件模块化设计及飞思卡尔微控制器高可靠特性,提供系统硬件稳定性保证。
    (2)硬件部分采用通用化设计,提供用户定制选用。
    (3)各硬件模块驱动程序按照嵌入式软件构件编程思想,满足移植与复用要求,提供PC方测试程序。方便用户二次开发,快速验证系统设计,缩短开发周期。

     主要参数

       电路板尺寸:175mm×120mm 温度范围:-40℃-135℃

     适用范围

       作为USB、GPRS、Zigbee应用开发板直接应用于产品设计,也可用于学习



    ※※相关下载※※
     名称
       飞思卡尔SD-MCF52223-C开发板

     硬件资源
       主控芯片:MCF52223、MC13211

       电源模块:输入(12V/3A);输出两组(4V/3A、3V/3A)

       对外接口:(1)16路开关量输出(其中9路带光耦及触点电流5A)
                (2)4路开关量输入(光耦隔离)
                (3)8路12位AD (其中2路分别带热敏电阻及光敏电阻)
                (4)3个串行口(其中2路TTL引出、1路带232芯片)
                (5)USB方口、SPI接口、I2C接口
       特殊模块:(1)GTM900B(SIM卡)用于GPRS通信
                (2)Zigbee模块(Freescale公司MC13211射频芯片)
     主要特点
    (1)硬件模块化设计及飞思卡尔微控制器高可靠特性,提供系统硬件稳定性保证。
    (2)硬件部分采用通用化设计,提供用户定制选用。
    (3)各硬件模块驱动程序按照嵌入式软件构件编程思想,满足移植与复用要求,提供PC方测试程序。方便用户二次开发,快速验证系统设计,缩短开发周期。

     主要参数

       电路板尺寸:251mm×135mm 温度范围:-40℃~135℃

     适用范围

       作为USB、GPRS、Zigbee应用开发板直接应用于产品设计,也可用于学习

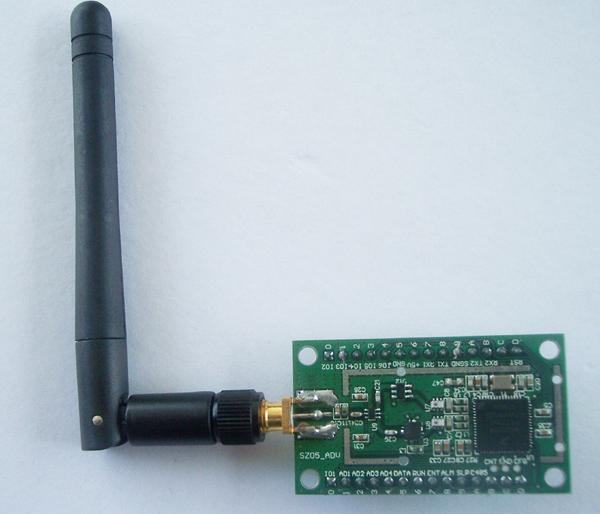

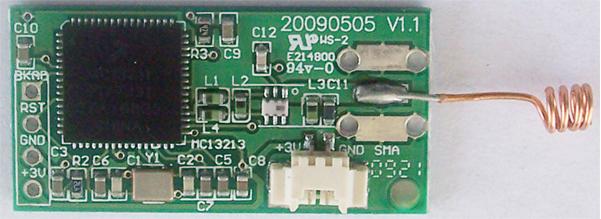

    SD-Zigbee-A(标准型)




    SD-Zigbee-B(增强型)


    ※※相关下载※※
     名称
       Zigbee无线开发模块SD-Zigbee-A/B

     概述
       SD-Zigbee系列嵌入式无线串口通信模块,采用了ZIGBEE无线技术,符合工业标准应用的无线数据通信设备,具有通讯距离远、抗干扰能力强等优点和特性;可实现多设备间的数据透明传输。

     硬件资源
       主控芯片:Freescale MC13211

       电源模块:直流输入3V(150mA)

       对外接口:(1)定时器通道4个
                (2)I2C接口1个
                (3)AD输入8个
                (4)键盘终端输入1个
                (5)串行通信接口2个
                上述接口均可作为通用I/O口来使用。
     主要特点
    (1)抗干扰能力强,采用2.4G DSSS扩频技术。
    (2)提供经验证的SMAC通信协议和BeeStack协议栈。
    (3)提供源代码,方便开发人员开发,节约开发成本。
     主要参数

       模块尺寸(不含外接天线):48mm×27mm 可靠传输距离:A型50~100m、B型200m。

     适用范围

       各种无线安防、智能公交、路灯控制等开发应用,也可用于学习
